U5532C
This test measures the relative linearity error of the power sensor module. All measurements are performed at 50 MHz. The reference power level is shown in the table below.
Sensor Model (All Options) |
Reference Power Level |
–5 dBm to 20 dBm |
0 dBm |
20 dBm to 30 dBm |
19 dBm |
|
|
|
|

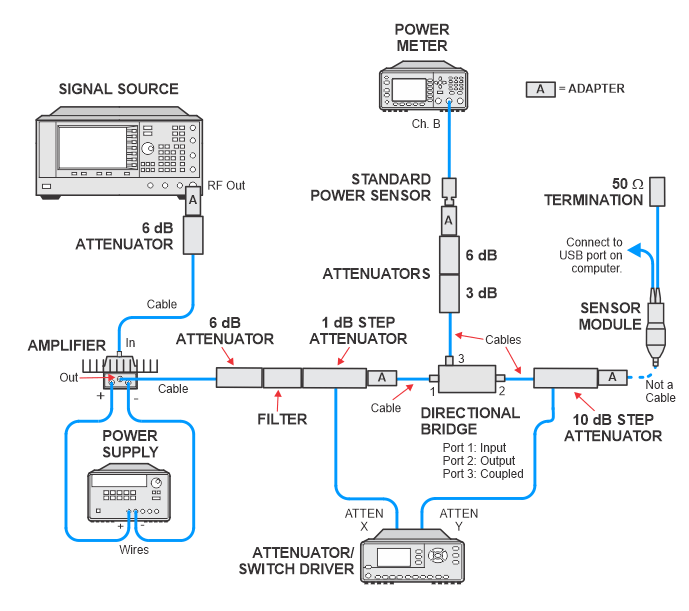

This test uses a PSG source to create power levels that are deltas from the reference level. Each delta is measured by the reference power sensor and the UUT. The power measurements made by the reference power sensor are limited to the nominal range around -14 dBm to -3 dBm where the reference power sensor is very linear and the measurement is very repeatable.
Test Equipment |
Recommended Model Number |
Option 504 |
Option 518 |
Option 526 |
Option 550 |
Signal Generator |
E8257D Option 1EU (or 1EA) and 532, 540, 550, or 567 |
X |
X |
X |
X |
Power Supply |
E3632A |
X |
X |
X |
X |
Power Meter |
N1914A1 |
X |
X |
X |
X |
Power Sensor, Type-N, 18 GHz |
N8481A |
|
X |
|
|
Power Sensor, Type-N, 6 GHz |
N8482A |
X |
|
|
|
Power Sensor, 3.5 mm, 26.5 GHz |
N8485A |
|
|
X |
|
Power Sensor, 2.4 mm, 50 GHz |
N8487A |
|
|
|
X |
3 dB Fixed Attenuator |
8491A Option 003 |
X |
X |
X |
X |
6 dB Fixed Attenuator |
8491A Option 006 |
X |
X |
X |
X |
1 dB Step Attenuator |
8494G |
X |
X |
X |
X |
10 dB Step Attenuator |
8496G |
X |
X |
X |
X |
Attenuator/Switch Driver |
11713B |
X |
X |
X |
X |
Directional Bridge |
86205A |
X |
X |
X |
X |
Amplifier |
Mini Circuit |
X |
X |
X |
X |
Filter, 50 MHz |
RLC Electronics |
X |
X |
X |
X |
50W Termination, 3.5 mm |
902D |
X |
X |
X |
|
50W Termination, 2.4 mm |
901D |
|
|
|
X |
Type-N cable |
11500C |
X |
X |
X |
X |
Adapter, 3.5 mm (f) to Type-N (m) |
1250-1744 |
|
|
X |
|
Adapter, 2.4 mm (f) to Type-N (f) |
11903B |
|
|
|
X |
Adapter, 3.5 mm (f) to Type-N (m)2 |
08485-60005 |
|
|
X |
|
Adapter, 2.4 mm (f) to Type-N (m)2 |
08487-60001 |
|
|
|
X |
|
