Mask Test Commands

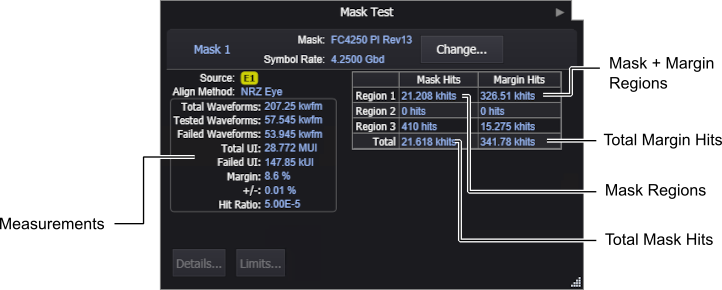

Use the following commands to query the results that are shown in the Mask Test pane.
These measurements are optimized for NRZ signals but, as noted, may work with PAM signals.
- :MEASure:MTESt:FUINtervals? (Failed UI)
- :MEASure:MTESt:FWAVeforms? (Failed Waveforms)
- :MEASure:MTESt:HITS? (Total Mask Hits)
- :MEASure:MTESt:HRATio? (Hit Ratio)
- :MEASure:MTESt:HREGion{N}? (Mask Region)
- :MEASure:MTESt:MARGin? (Margin)
- :MEASure:MTESt:MHITs? (Total Margin Hits)
- :MEASure:MTESt:MHRegion{N}? (Mask + Margin Region)
- :MEASure:MTESt:MUNCertainty? (Hit Ratio Confidence)
- :MEASure:MTESt:NWAVeforms? (Waveform Count)
- :MEASure:MTESt:THITs? (Total Margin Mask Violations)
- :MEASure:MTESt:THRegion{N}? (Total Failures for Region)
- :MEASure:MTESt:TWAVeforms? (Tested Waveforms)
- :MEASure:MTESt:UINTervals? (Total UI)
